TIJERA PARA VOLTEO 6X30 (T630)
DESCRIPCIÓN:
- FABRICADAS CON ACERO DE ALTA RESISTENCIA (SIN PINTAR)
- PARA REMOLQUES DE 18-24 PIES DE LARGO

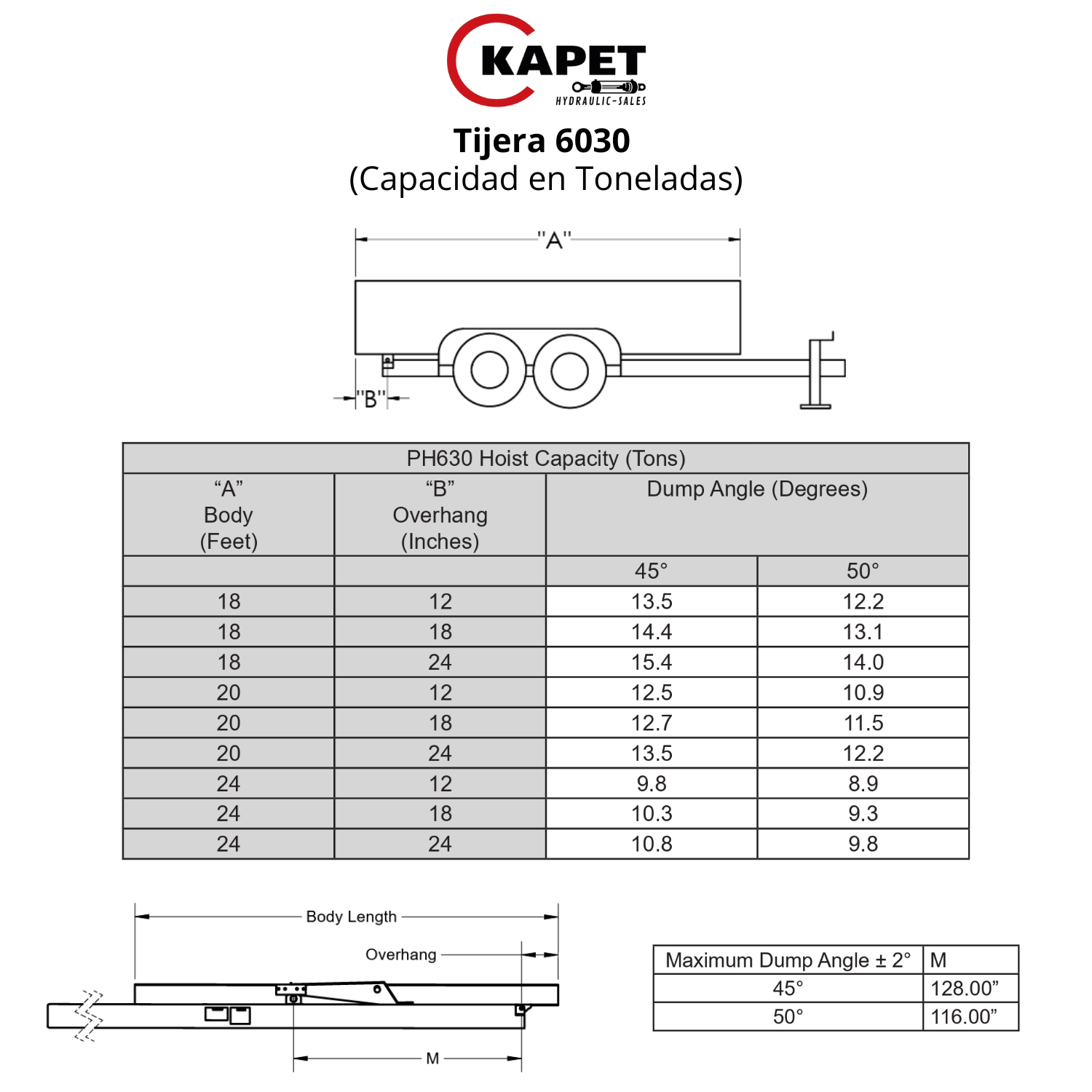

CAPACIDAD DE CARGA:
LA CAPACIDAD DE CARGA VARÍA DE ACUERDO A 3 FACTORES
- LARGO TOTAL DEL CAJÓN DE VOLTEO
- LA DISTANCIA ENTRE LA BISAGRA DE ARTICULACIÓN Y EL PERNO DE LA TIJERA QUE VA SOLDADO AL CHASIS
- HOVERHANG (LA DISTANCIA QUE HAY ENTRE LA BISAGRA DE ARTICULACIÓN Y EL EXTREMO DEL CAJÓN DE VOLTEO)
-SE ADJUNTAN TABLAS CON DICHA INFORMACIÓN
- EN EL MODO DE DIVISIÓN, ESTE DIVISOR DE FLUJO DESVIARÁ EL FLUJO DE ENTRADA DEL PUERTO 3 A LOS PUERTOS 2 Y 4, CON UNA RELACIÓN 50:50
- CUANDO SE INVIERTE LA DIRECCIÓN DEL FLUJO, LA VÁLVULA COMBINARÁ LOS FLUJOS DE 2 Y 4 EN EL PUERTO 3
- PRESIÓN MÁXIMA DE FUNCIONAMIENTO 5,000 PSI
- CAUDAL DE ENTRADA: 1-5 GPM
- PUERTOS SAE 6
APLICACIONES:
- INSTALACIONES DONDE SE REQUIERA SELECCIONAR EL FLUJO HIDRÁULICO HACIA 5 DISTINTAS VÍAS.
PARA MONTAJE EN ACOPLADORES DE MARCO EN “A”, ESTOS GATOS VIENEN CON UN SOPORTE DE MONTAJE PARA APLICACIONES ATORNILLADAS O SOLDADAS.
DESCRIPCIÓN:
- ACABADO EXTERIOR DURADERO CON PINTURA EN POLVO NEGRA
- SE MONTA EN ACOPLADORES DE MARCO EN “A”
- ATORNILLABLES O SOLDADOS
- ELEVACIÓN DE 15″
- CAPACIDAD DE 5,000 LBS
MEDIDAS:
(A) RETRAÍDA = 10.5″
(B) EXTENDIDO = 22″
(C) ESPACIO LIBRE = 10.5″
- LONGITUD COMPRIMIDA (DE CENTRO A CENTRO): 7”
- LONGITUD EXTENDIDA (DE CENTRO A CENTRO): 10”
- SUJECCIÓN DE BOLA DE NAILON DE 10 MM
- CAPACIDAD: 30LBS
DESCRIPCIÓN:
- ACOPLADOR (JALÓN) AJUSTABLE, DE 2 5/16″ RAM, CAPACIDAD DE 14,000 LBS
ESPECIFICACIONES:
- PARA BOLA DE ENGANCHE DE 2 5/16″
- PARA CANAL “C” DE 3″
- CAPACIDAD DE 14,000 LBS
LOS ACOPLADORES RAM ESTÁN 100% EQUIPADOS CON BOLAS PARA GARANTIZAR UN AJUSTE ADECUADO CUANDO EL ACOPLADOR SE CONECTA A UNA BOLA DE ENGANCHE. LOS PESTILLOS DEL ACOPLADOR ESTÁN CONFIGURADOS PARA UN FÁCIL ACOPLAMIENTO Y DESACOPLAMIENTO. LOS ACOPLADORES ESTAMPADOS INCLUYEN TODOS MARCAS REQUERIDAS POR SAE Y CUMPLEN CON EL ESTÁNDAR J684. LOS ACOPLADORES AJUSTABLES VIENEN CON PERNOS ESTÁNDAR DE GRADO 8 CON TUERCAS Y ESTÁN CONFIGURADOS PARA UN CANAL DE 3″ ESTÁNDAR DE LA INDUSTRIA.
DESCRIPCIÓN:
- ROSCA ESTANDAR
- DIÁMETRO DE BOLA DE 10MM
- LONGITUD TOTAL DEL TORNILLO DE 30MM
- TUERCA DE 1/2″
DESCRIPCIÓN:
- SOLDABLE
- VIENTO LATERAL
- EL PASADOR DE FIJACIÓN PARA LA PATA ABATIBLE SALE POR EL LADO DERECHO
- PIE DE ARENA ADJUNTO
- PIE DE RETORNO CON RESORTE
- ELEVACIÓN DE 12 1/2″
- COLOR NEGRO
- CAPACIDAD ESTÁTICA DE 12,000 LB
- CAPACIDAD DE ELEVACIÓN DE 10,000 LB
- MANGO Y CLIP INCLUIDO
MEDIDAS:
- RECORRIDO: 25 1/2″
- CERRADO: 28 1/2″
- ABIERTO: 54″
EL GATO ES IDEAL PARA USAR CON REMOLQUES AGRÍCOLAS, INDUSTRIALES, COMERCIALES Y MUCHOS OTROS TIPOS DE REMOLQUES QUE NECESITAN LEVANTAR OBJETOS PESADOS. TODOS LOS MODELOS DE 12,000 LBS VIENEN DE SERIE CON UN TUBO EXTERIOR Y UN TUBO INTERIOR PINTADOS DE NEGRO. VIENE CON ENGRASADOR YA PRESIONADO PARA ENGRASAR FÁCILMENTE EL GATO. UTILIZA CASQUILLOS DE LATÓN PARA FACILITAR EL ARRANQUE Y REDUCIR EL DESGASTE DEL GATO. DISEÑADO PARA SOLDAR AL MARCO DEL REMOLQUE. EL SIGUIENTE GATO VIENE CON MANIJA Y CLIP DE MANIJA PARA APLICACIONES SOLDADAS.
DESCRIPCIÓN:
- SOPORTE DE CANAL DE 6 ORIFICIOS PARA ACOPLADORES AJUSTABLES
ESPECIFICACIONES:
- ESPESOR DE 3/8″
- 3″ DE DIÁMETRO INTERIOR
- LONGITUD DE CENTRO A CENTRO DE ORIFICIO DE 2″
- DIÁMETRO DE LOS ORIFICIOS DE 5/8″
- LONGITUD DEL SOPORTE DE 11 1/2″
- CAPACIDAD DE 21,000 LB
- PARA SOLDAR
DESCRIPCIÓN:
- PARA BOLA DE ENGANCHE DE 2 5/16″
- FABRICADO CON ACERO DE ALTA RESISTENCIA
- CUBIERTA DE ACERO PULIDO COLOR PINTURA BASE COLOR GRIS
- PESO: 20.50KG
MEDIDAS:
- DIÁMETRO INTERIOR: 3 1/2″
- DIÁMETRO EXTERIOR: 4 1/2″
- DIÁMETRO DEL PERNO: 3/4″
PERNO DE ACERO DE 1 X 3.5″ CON CHAVETAS TIPO “R”
DIAMETRO: 1″
LARGO: 3.5″
